凱普森產(chǎn)品分類
聚脲底涂的配套選擇在整個聚脲涂層體系中非常重要，許多聚脲涂層的質(zhì)量問題和缺陷都與底涂的配套和使用有絕對的關(guān)系。如果底涂選擇不配套或者使用其它替代材料，會造成聚脲層翹皮、脫層、針孔等等質(zhì)量事故。
一般的聚脲涂層體系里面底涂分為以下幾類：
01

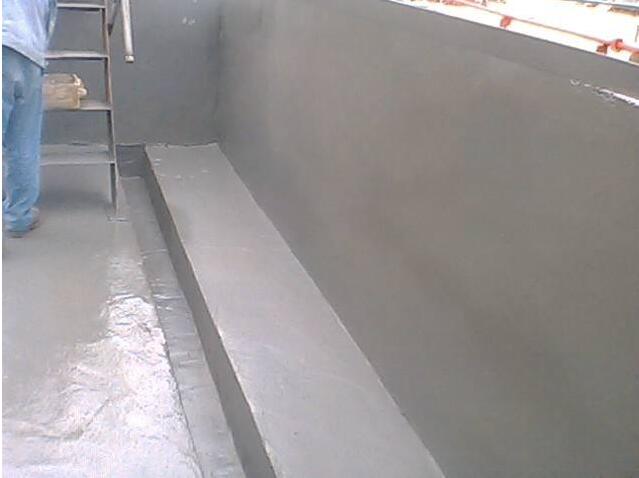

混凝土基礎(chǔ)聚脲體系配套底涂
雙組份聚脲底涂
單組分聚脲底涂
混凝土基礎(chǔ)聚脲底涂可以在零下10℃情況下使用，單組分聚脲底涂主要是靠空氣中的潮氣發(fā)生反應(yīng)固化成膜;雙組份聚脲底涂主要是靠AB組分均勻混合發(fā)生反應(yīng)固化成膜。單組分聚脲底涂施工簡單方便，開桶即用;而雙組份聚脲底涂需要機(jī)械攪拌并且要混合均勻。單組分聚脲底涂附著力2.9兆帕而雙組份聚脲底涂達(dá)到3.5兆帕，雙組份底涂比單組分附著力好。固化干燥時間雙組份比單組分短。
02
金屬基材聚脲體系配套底涂
黑色金屬基材底涂
有色金屬基材底涂
金屬基材聚脲底涂大部分都是雙組份，黑色金屬基材(鋼鐵)聚脲底涂與基材的附著力2.5兆帕;有色金屬基材聚脲底涂(雙組份耐陰極剝離金屬專用聚脲底涂)與基材附著力達(dá)到11.5兆帕。有色金屬聚脲底漆具有廣普性，不但滿足有色金屬的底涂(如不銹鋼、鋅、鋁等)而且也適用于黑色(鋼鐵)金屬的底涂。從附著力來看11.5兆帕遠(yuǎn)遠(yuǎn)大于2.5兆帕，筆者強(qiáng)烈建議在金屬基材面施工聚脲涂層體系一定要配套聚脲底涂(雙組份耐陰極剝離金屬專用聚脲底涂)，無論是黑色金屬還是有色金屬。筆者也不提倡隨便使用環(huán)氧或者聚氨酯作為聚脲底涂材料，因為作為專用聚脲底涂不是一般的樹脂稀釋材料;而是符合聚脲特性樹脂及添加劑的嚴(yán)格配比，每一家生產(chǎn)的聚脲底涂不一樣。最近由恩締公司推出的ENDI品牌“三合一”聚脲上市，這種雙組份聚脲將底涂、中涂、面涂三涂合一，既簡單方便也保證了厚度，特別適合于防水防腐以及地坪的涂裝，但是限于手工批涂。
我們曾經(jīng)對聚脲涂層體系失敗案例進(jìn)行過分析，發(fā)現(xiàn)基層處理和聚脲配套底涂選擇占了質(zhì)量保證的70%，環(huán)境及其他因素和槍手技術(shù)只占了30%。所以聚脲底涂的配套選擇是聚脲涂層系統(tǒng)的關(guān)鍵。聚脲底涂的配套筆者認(rèn)為一是底涂與基層的配套;二是底涂與面涂的配套，掌握了這兩種配套對于后續(xù)面涂聚脲施工質(zhì)量非常重要。無論是手刷或者熱噴涂聚脲也無論是混凝土基礎(chǔ)還是金屬基材，一定要配套同一廠家的聚脲底涂和面涂，不可以使用兩家及以上的不同種聚脲底涂和面涂，或者膩子材料。
總之，聚脲底涂的配套選擇是每一位聚脲施工技術(shù)人員必須熟悉和了解掌握的，從而避免聚脲涂層體系出現(xiàn)質(zhì)量缺陷乃至失敗，發(fā)揮聚脲最優(yōu)異的特點和功效。
